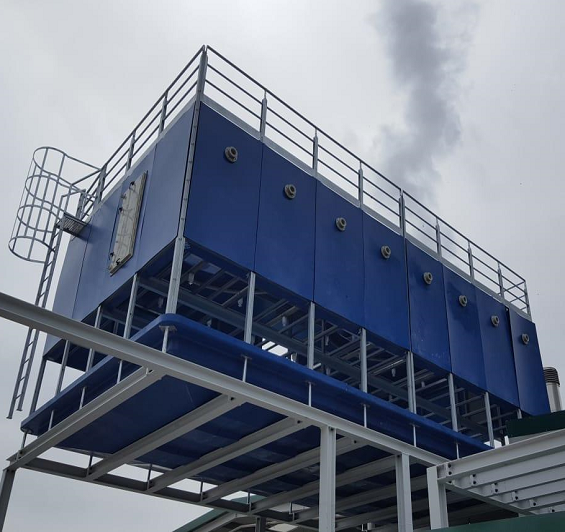

Torres de refrigeración de gran caudal en circuito abierto y con montaje en obra.

  • Indicado para grandes caudales (500-10.000 m3/h)
  • Estructura modular con perfiles de acero galvanizado caliente y planchas de PRFV
  • Resistente a la corrosión
  • Relleno laminar y de goteo
  • Ingeniería alemana
  • Para todo tipo de industrias
  • Internos en materiales plásticos resistentes a altas temperaturas
  • Bajo consumo
  • Materiales anti-legionella SANIPACKING® de serie



MANUAL DE OPERACIÓN Y MANTENIMIENTO – Descargar

CATÁLOGO DE PRODUCTO – Descargar

PÉRDIDA DE CARGA EN TOBERAS – Descargar

VER NIVELES DE RUIDO – Descargar

Características técnicas

Modelo *Disipación
kw
Peso vacío
kg
Peso servicio
kg
Potencia ventilador
kw
Largo
mm
Ancho
mm
Alto
mm
Plano Dim.
Balsa de Hormigón
Plano Dim.
Balsa de Poliéster
EWB 1730 2766 3500* 4900* 22,0 3972 5172 4711 seleccionarseleccionar seleccionarseleccionar
EWB 2300 3677 4700* 6600* 22.0 5172 5172 4760 seleccionarseleccionar seleccionarseleccionar
EWB 2875 4597 6800* 9200* 30.0 5172 6372 5335 seleccionarseleccionar seleccionarseleccionar
EWB 3600 5756 8515* 11520* 37.0 6372 6372 4516 seleccionarseleccionar N/A
EWB 3460 5332 6800* 8600* 2×22.0 7622 5172 4711 seleccionarseleccionar seleccionarseleccionar
EWB 4600 7355 8800* 12300* 2×22.0 10022 5172 4760 seleccionarseleccionar seleccionarseleccionar
EWB 5750 9193 11600* 16400* 2×30.0 10022 6372 5335 seleccionarseleccionar seleccionarseleccionar
EWB 7200 11512 14525* 20535* 2×37.0 12422 6372 5564 seleccionarseleccionar N/A

* Potencia disipada en siguientes condiciones: Tin: 35,0 ºC, Tout: 30,0 ºC, Twb: 24,0 ºC




Principio de funcionamiento

Las torres de refrigeración son dispositivos que ponen en contacto una masa de aire seco y frio en contracorriente con una masa de agua calentada por un proceso industrial o de climatización. Una parte del agua se evapora enfriando el resto, disipando en esta evaporación 597 Kcal por litro. Así se produce agua fría que se devuelve al proceso para absorber más calor e iniciar de nuevo el ciclo.

Los equipos que aplican en su funcionamiento el principio de refrigeración evaporativa desempeñan un papel fundamental en la eficiencia energética de los procesos industriales o climatización. La diferencia entre la temperatura de enfriamiento del agua y la temperatura de bulbo húmedo determinarán el tamaño de la torre, cuanto menor sea la diferencia entre ambas, mayor superficie de intercambio necesitaríamos. El límite debe ser como mínimo de 3 ó 4 ºC.

En las torres abiertas hay un contacto directo aire-agua de refrigeración, el cual se amplifica gracias a los rellenos, que proporcionan una gran superficie de intercambio, mejorando el rendimiento y la evaporación.


Equipamiento adicional


  • Silenciador de salida

  • Escalera y plataforma de acceso al motor-ventilador

  • Interruptor de vibraciones

  • Variador de frecuencia

  • Ventilador de bajo nivel sonoro

  • Control de nivel de agua en bandeja

  • Puerta de acceso en Polipropileno

  • Equipo completo para el tratamiento del agua del circuito

  • Manta acústica atenuadora de ruido para bandeja

  • Equipo SMART Cooling Tower

Opción EWK Smart

[+info]


Caracteristicas principales Ventajas

Variador de frecuencia para control de ventilación y bombeo
Ahorro de energía

Control de exceso o defecto de agua en bandeja
Control de formación de hielo en bandeja
Parada de emergencia e inerruptor de corte de corriente con mando, ambas en la puerta
Seguridad

Carcasa de poliéster, relleno y separador de gotas SANIPACKING® anti-legionella
Protección de la salud

Cuadro de control de funcionamiento con pantalla táctil integrada
Comunicación Modbus TCP / BACnet
Acceso remoto al panel
Control y comunicación

Detector de suciedad del relleno
Sonda de temperatura de aceite/motor
Sensor de vibraciones
Sonda de temperatura y humedad exterior
Pre-diagnosis de fallos y asistencia remota

TRATAMIENTO TORRES DE REFRIGERACIÓN

[+info]


EQUIPO XM PURGA AUTOMÁTICA EN FUNCIÓN CONDUCTIVIDAD Valoración

Gasto de agua.
Las purgas se hacen automáticamente por diferencia de presión (autolimpieza del filtro). Con lo cual toda el agua purgada está altamente concentrada en sólidos en suspensión.
La purga no es concentrada.

Reduce consumo de agua en más de un 50%

Protección contra la cal.
Previene que la cal se adhiera a paredes de equipos y tuberías. Necesita productos químicos y/o descalcificador. Ahorro en productos químicos

Control biológico de microorganismos.
Realiza desinfección del agua. Necesita biocida.

Afecta directamente a otros parámetros como la turbidez.
Realiza filtración con la eliminación de los sólidos en suspensión del agua. No afecta al parámetro de turbidez con lo cual puede ser posible el aumento de purgas para su control o complementar el tratamiento con un sistema de filtración. Ahorro de agua
/
Mejora la eficiencia del sistema.

Beneficios para el medio ambiente.
La purga es libre de biocidas. La purga no contempla la concentración de biocida en el sistema, con lo que aumenta su consumo. Beneficio para el medio ambiente y ahorro de biocida.

Monitorización y control.
Monitoriza y controla los parámetros de calidad del agua del sistema, por lo cual tendremos siempre controlados pH y temperatura identificados como puntos críticos para prevenir la incrustación. No dispone de control de puntos críticos. Reduce costes de mantenimiento.

Capacidad para toma de medidas correctoras
Función de corrector automático de pH.
Dispone de programas de adicción de productos químicos.
No dispone de capacidad para toma de medidas correctoras.
